電動閘閥
閥門首頁 > 產品展示 > 閘閥 > 電動閘閥 >
產品名稱： 電動方型插板閥[ 2021-06-09 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、 電動方型插板閥產品介紹

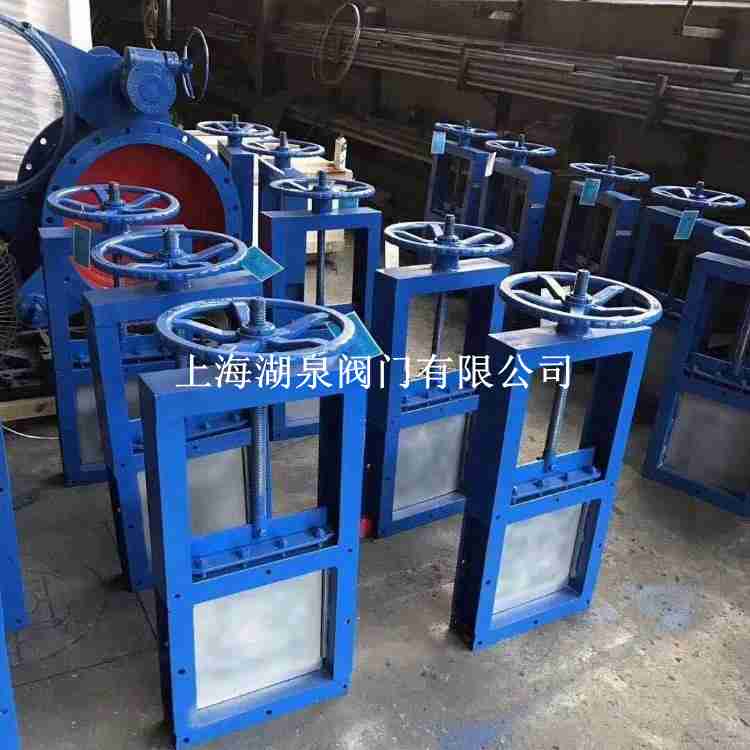

上海湖泉電動方形插板閥由框架、閥板組成，工作時，連桿受(氣)電推力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。該閥 是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送的主要控制設備， 廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。 通常于卸料器配套使用。手動插板閥的直徑與卸料器進料口配套，有方形和圓形兩種。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。插板門密封結構可以分軟密封、硬密封結構。工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命長。插板門在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。
二、電動方型插板閥產品主要材質
零件名稱 閘框 閘板 絲桿 密封圈 材質 304 304 304 橡膠 材質 碳鋼 碳鋼 碳鋼 橡膠 材質 316 316 316 316 三、電動方型插板閥主要尺寸
類別 A×A B×B C×C H L n-d 重量 單向 200×200 256×256 296×296 820 100 8-Φ12 62 250×250 306×306 346×346 930 100 8-Φ14 70.5 300×300 356×356 396×396 1050 100 8-Φ14 81 400×400 456×456 496×496 140 100 12-Φ14 114 450×450 510×510 556×556 1450 120 12-Φ18 130 500×500 560×560 606×606 1610 120 16-Φ18 147 雙向 600×600 660×660 706×706 1830 120 16-Φ18 169 700×700 770×770 820×820 2130 140 20-Φ18 236 800×800 870×870 920×920 2440 140 20-Φ18 303 900×900 974×974 1030×1030 2660 160 27-Φ23 424 1000×1000 10741074 1130×1130 2870 160 24-Φ23 636 說明 LMD-單向 I-手輪 距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
