電動截止閥J961Y-100 DN50介紹和結構圖

[ 2022-08-08 ]

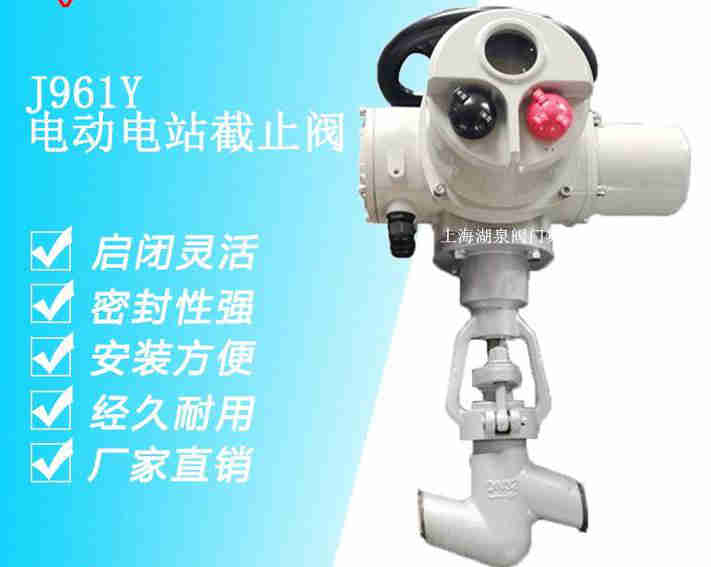

上海湖泉閥門集團有限公司電動截止閥J961Y-100 DN50介紹和結構圖 WCB鑄鋼材質電動截止閥J961Y-100C DN32焊接式電動截止閥 , 產品型號:j961y-100i-50 產品簡介:口徑為50mm,壓力為100kg,連接形式為焊接,密封面為硬質合金,閥體材質為鉻鉬鋼。鉻鉬鋼電動截止閥所過介質溫度可達到550度,具有很好的耐高溫... 產品名稱: J961Y電動高溫高壓截止閥產品型號: J961Y 連接方式: 焊接結構方式: 直通式驅動方式: 電動產品口徑: DN10-DN50 公稱壓力: 1.0mpa-20.0mpa 閥體材質: 鍛鋼、鉻鉬鋼 , 961Y電動電站截止閥產品概述焊接連接的截止閥適用于公稱壓力PN20.0～32.0Mpa及P(54)100V～P(57)170V,工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電... 型號 j961y-125c dn100 j961y-125c耐高壓電動截止閥產品簡介: j961y-125c耐高壓電動截止閥的使用極為普遍,但由于開啟和關閉力矩較大、結構長度較長,通常公稱通徑都限制在250mm以下, 電動高壓截止閥概述: 電動焊接截止閥J961Y具有結構緊湊,密封面不易磨損、擦傷;密封性能好,制造與維修方便;啟閉時閥瓣行程小,啟閉時間短;閥門高度小,工藝性能好和適用范圍廣等特點。

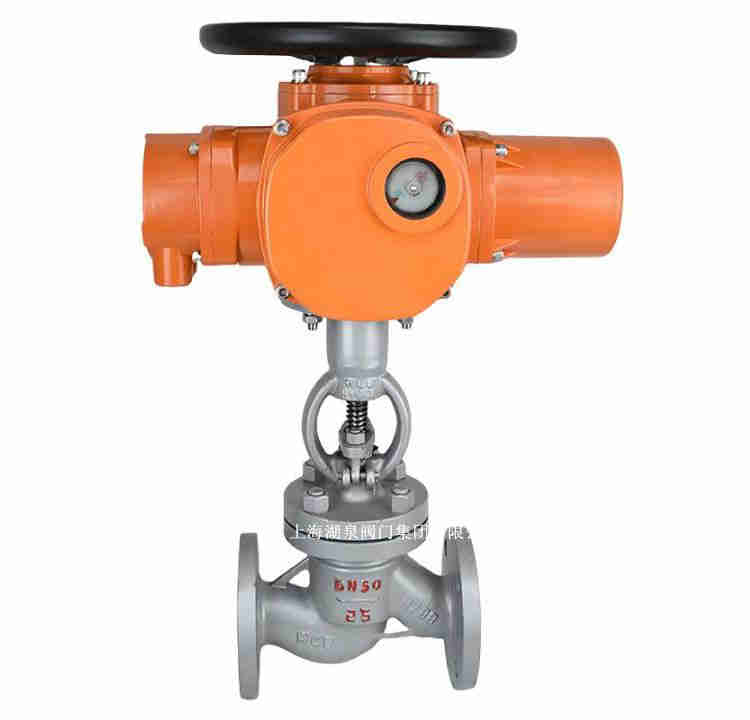

電動截止閥J961Y-100 DN50廠家

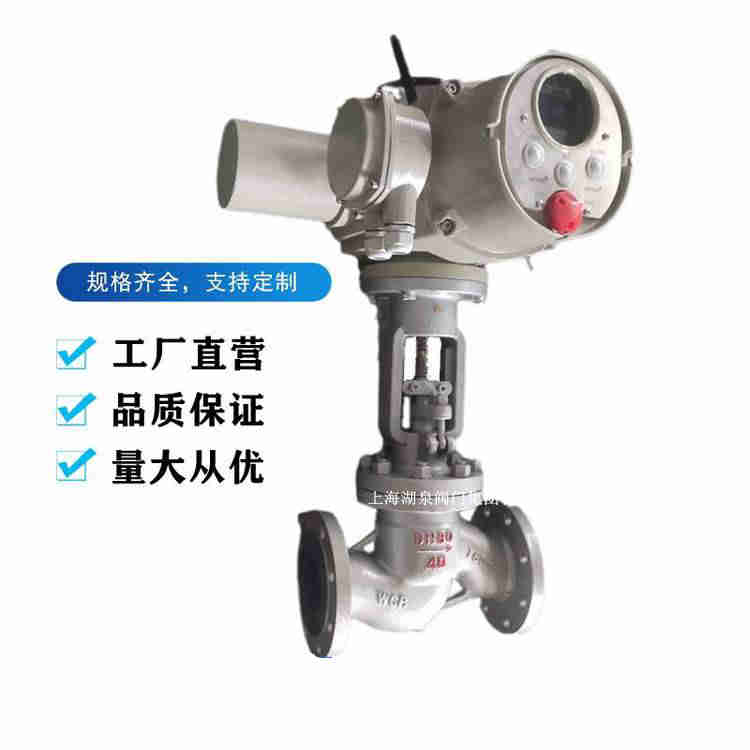

電動截止閥J961Y-100 DN50介紹和結構圖

閥體型式	高壓鍛造閥
閥芯型式	柱塞式(錐面)
公稱通徑	DN10 ～ DN100
公稱壓力	PN20.0～32.0MPa
連接形式	焊接式 (對焊、承插焊)

閥體型式	高壓鍛造閥
閥芯型式	柱塞式(錐面)
公稱通徑	DN10 ～ DN100
公稱壓力	PN20.0～32.0MPa
連接形式	焊接式 (對焊、承插焊)

型號	公稱壓力	試驗壓力（MPa）		工作壓力（MPa）	工作溫度（℃）	適用介質
型號	公稱壓力	強度試驗	密封試驗/上密封試驗	工作壓力（MPa）	工作溫度（℃）	適用介質
Z961(960、962) Y-250	25	37.5	27.5	-	≤425	水、蒸汽
Z961(960、962) Y-320	32	48.0	36.0	-	≤425	水、蒸汽
Z961(960、962) Y-P54 100	-	30.0	22.0	P5410	≤540	蒸汽
Z961(960、962) Y-P54 170	-	48.0	36.0	P5417	≤540	蒸汽

通徑	J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
	主要外形尺寸和I連接尺寸
	L	D1	D2	D3	α	H
15	150	17	36	/	37.5°	518
20	170	22	42	/	37.5°	518
25	170	26	42	/	37.5°	518
32	180	31	44	/	37.5°	560
40	230	38	60	/	37.5°	545
50	350	50	82	/	32°	748
65	330	69	100	110	32°	829
80	470	84	108	130	32°	898
100	560	107	144	165	32°	913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
15	150	17	40	/	37.5°	518
20	170	22	46	/	37.5°	518
25	170	26	46	/	37.5°	518
32	180	31	49	/	37.5°	560
40	230	38	60	/	37.5°	545
50	350	50	90	/	32°	748
65	330	69	104	115	32°	829
80	470	84	110	140	32°	898
100	560	107	148	170	32°	913
