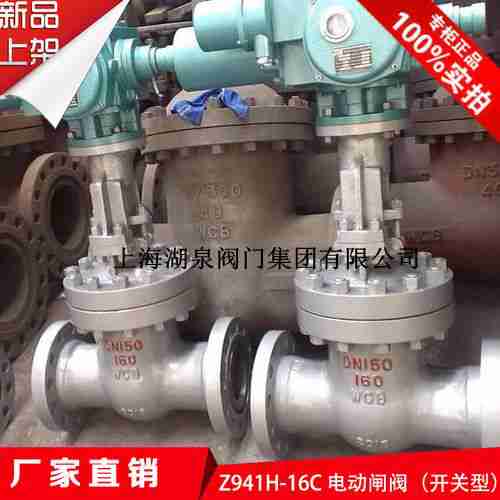

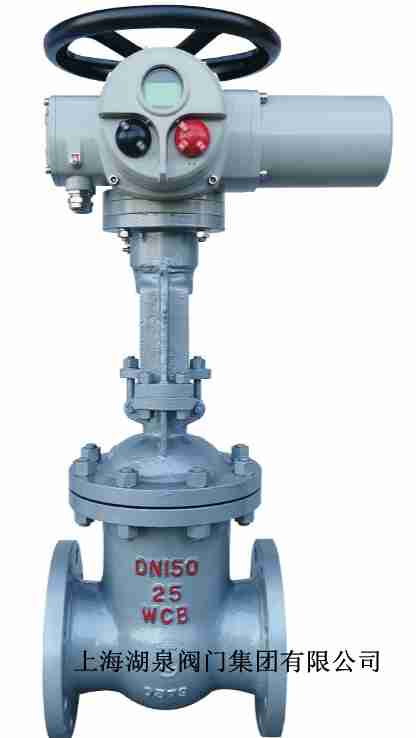

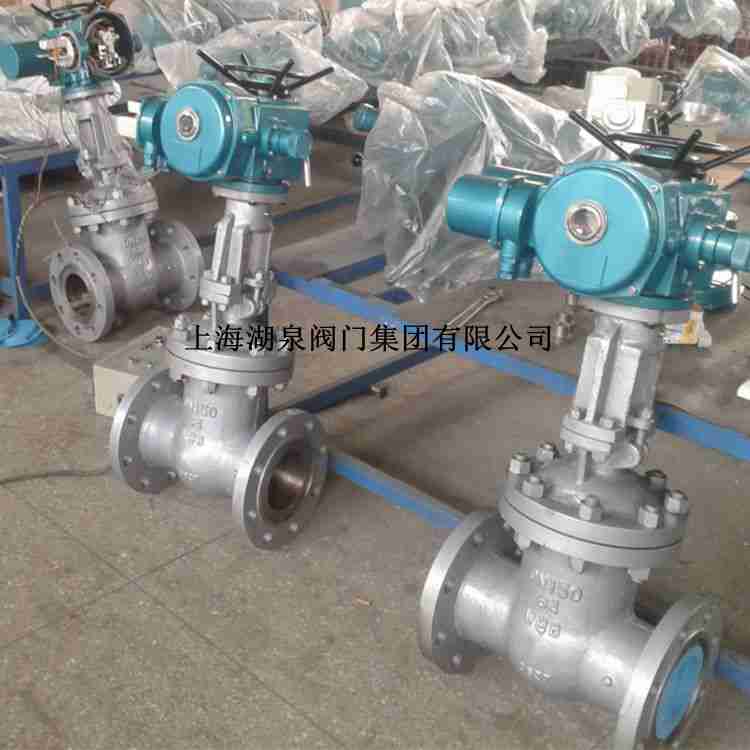

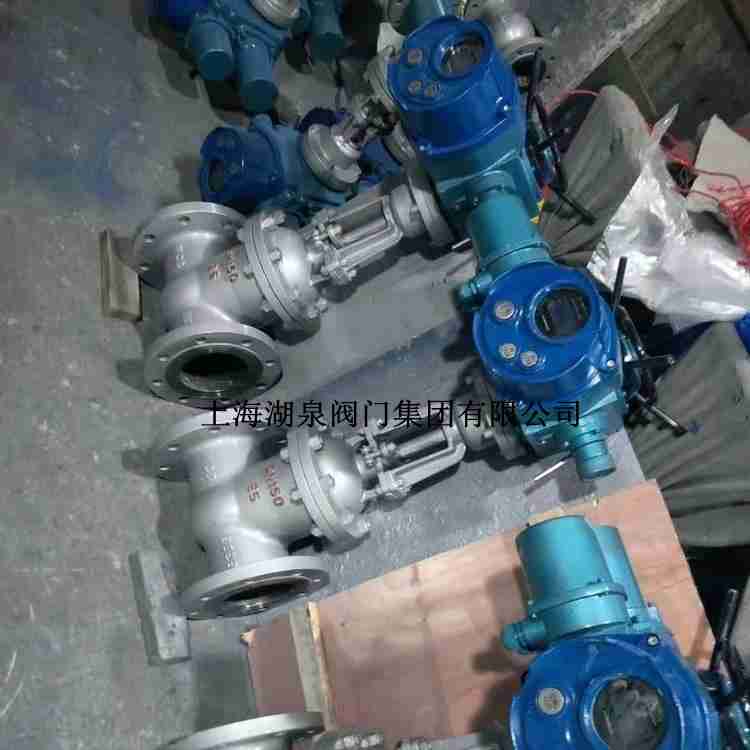

上海湖泉閥門集團有限公司 電動閘閥Z941H-10Q DN150生產廠家，咨詢： 021-64162222  ,產品型號規格電動契式閘閥適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。 智能一體化電動閘閥Z941H-64C DN150產品特點: 1、閘閥是常用的截斷閥之一,主要用來接通或截斷管路中的...DN50～600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料:碳鋼 不銹鋼 Z941H電動閘閥 結構與特點選材考究符合國內外相關標準,材料的全面...閘板有剛性閘板和彈性閘板,根據閘板的不同,閘閥分為剛性閘閥和彈性閘閥。 Z941H-25P-DN150 電動閘閥dn50產品名稱:電動閘閥Z941H 商品詳情 電動閘閥Z941H Z941H electric gate valves 公稱通徑 Nominal diameter: DN15-DN2400 公稱壓力 Nominal pressure: PN1.0~32MPa 適用介質 Applicable medium:水、...按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥, 楔式閘板式,閘閥又可分為:單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。電動閘閥Z941H-10Q DN150產品型號規格按閥桿的螺紋位置劃分,可分為明桿閘閥和... 煤氣閘閥(大口徑)DN200 Z941H電動閘閥(大口徑) 噴吹型蝶閥(大口徑) 組合式三通球閥 Z41H閘閥 J41H截止閥 J41W不銹鋼截止閥 Z41W不銹鋼閘閥 Q41F不銹鋼球閥 Q341F不銹鋼球閥 D343H蝶閥 CS41H疏水...Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P...Z941H電動閘閥電裝型號規格 主要尺寸和重量 : 2.5MPa DN L D D1 b n-φd 電裝型號 L1 H D0 重量 凸面法蘭RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 145 110 ...電動閘閥是通過電動執行器來控制的一種閥門,簡單的說就是智能閘閥,電動閘閥的性能穩定,密封性相對較好,如果想選擇自控閥門,那么電動閘閥將會是理想的選擇。 不銹鋼電動閘閥,電動閥門...

 EXdIMb煤安型電動閘閥 MZ941H-100C DN150煤安礦井電動閘閥 電源電壓:AC380V、AC660V可選! 說明事項:1、本產品適用于煤礦井下非采掘工作面! 2、隨貨攜帶有效防爆證及安全... 產品名稱:電動閘閥產品型號:Z941H 公稱通徑:DN50～DN1200結構形式:閘板式 公稱壓力:1.6Mpa～6.4Mpa連接方式:法蘭 適用溫度:-20ºC～+150ºC～425ºC～550ºC驅動方式:手動、傘齒輪、...【Z941H電動閘閥-主要外形尺寸】1.6MPa DN L D D1 D2 b n-φd 電裝型號 L1 H D0 重量 凸面法蘭 RF Z940H Z940Y Z940W Z940F ...電動閘閥安裝尺寸隔爆型電動閘閥Z941H-16C-DN150 ,電動法蘭鑄鋼閘閥結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小,使用壽命長。 電動閘閥Z541H-16C DN1400的詳細信息 電動閘閥 相關型號:Z941H,Z940H,Z941H-100,Z940H-100,Z941H-64,Z940H...

Z941h-16c什么意思? z表示的是閘閥,9表示電動,4表示連接方式是法蘭,1表示結構形式是楔形單閘板,h表示密封面材質是13Cr系列合金鋼,16表示公稱壓力是1.6MPa,c... 電動閘閥Z941H-16C PN10.0MPa-16.0MPa: 10.0MPa DN L D D1 D2 D6 b n-Φd 電裝型號 L H D0 凹面法法 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100 100P 100R 100I 40 240 165 ...Z941H-16CDN40電動閘閥電動閘閥Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN...

電動閘閥Z941H-10Q DN150產品型號規格主要尺寸

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
	L	D	D1	D2	b	f	z-Φd	H
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

電動閘閥Z941H-10Q DN150產品型號規格尺寸

DN	L		D	D1	D2	Z-Φd	≈H	電動裝置
	JB	GB
80	210	203	200	160	132	8-19	608	Z10-24/36
100	230	229	220	180	156	8-19	712	Z10-24/36
125	255	254	250	210	184	8-19	797	Z15-24/36
150	280	267	285	240	211	8-23	850	Z15-24/36
200	330	292	340	295	266	8-23	1065	Z20-24/36
250	380	330	395	350	319	12-23	1187	Z20-24/36
300	420	356	445	400	370	12-23	1312	Z30-24/36
350	450	381	505	460	429	16-23	1362	Z30-24/36
400	480	406	565	515	480	16-28	1422	Z45-24/36
450	510	432	615	565	530	20-28	1932	Z60-24/36
500	540	457(700)	670	620	582	20-28	2300	Z60-24/36
600	600	508(800)	780	725	682	20-31	2520	Z90-28/36
700	660	610	895	840	794	24-31	2610	Z180
800	720	660	1015	950	901	24-34	2715	Z180
900	780	711	1115	1050	1001	28-34	2996	Z250
1000	840	811	1230	1160	1112	28-37	3185	Z350
1200	960	1015	1455	1380	1328	32-40	3410	Z350

電動閘閥Z941H-10Q DN150產品型號規格技術參數

體蓋板	閥桿	密封面	墊片	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料  尼龍	增強柔性石墨  1Cr13/柔性石墨  OS軟鋼  0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T）  PTFE	柔性石墨  增強柔性石墨  SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38GrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200
