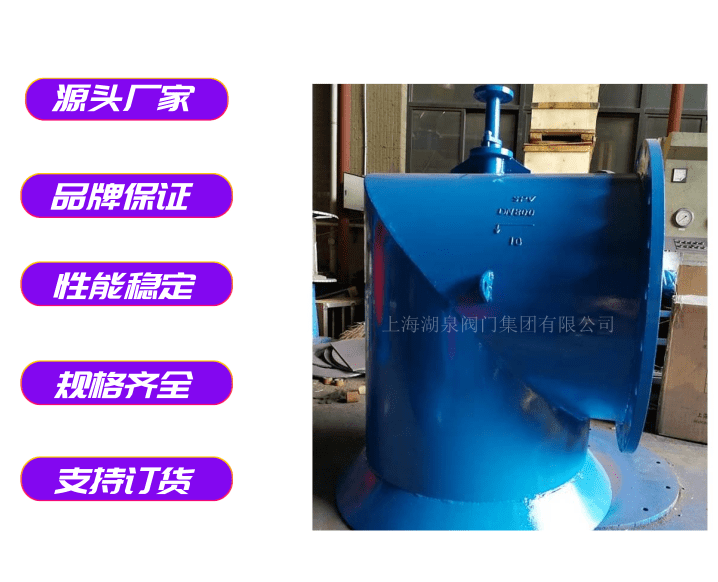

上海湖泉閥門集團有限公司PZ400配水閘閥，PZ400配水閘閥技術參數PZ2型配水閘閥結構說明
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。
3、閘閥由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。

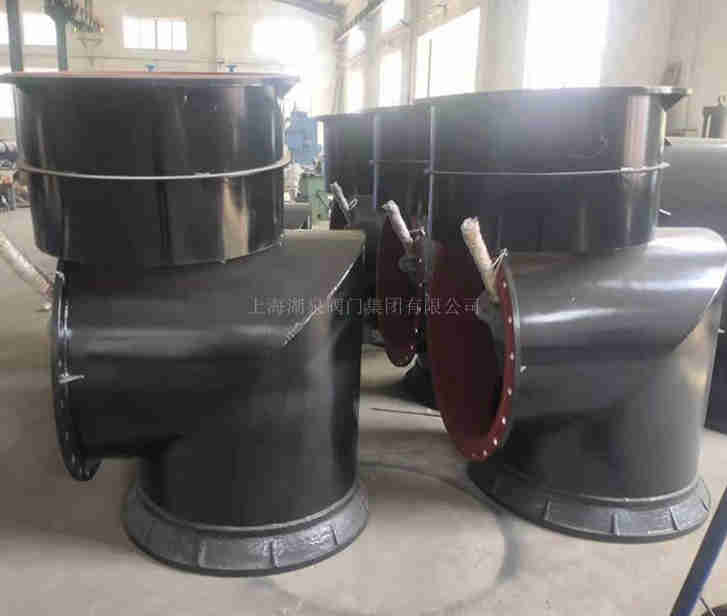

4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。


配水技術參數：

型號		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公稱直徑（毫米）		400	500	600	800	1000
介質		水
介質溫度		常溫
操作行程（毫米）		216	216	290	290	314
壓力（公斤力/厘米2）	工作壓力	1
	試驗壓力	2.5
操縱方式		手動操作
制造工藝		鑄造/焊接
重量（公斤）	帶法蘭短管	370	450	637	851	1431
	不帶法蘭短管	289	345	494	656	1122
備注	PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式


產品型號:PZ-1,PZ-TT
產品規格:DN300-1200
公稱壓力:0.1MPa
適用介質:污水、清水
配水閘門的概述: 1.本系列產品是直角式閘閥,可承受0.1MPa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80度。配水閘門根據工作方式分為手動(PZ-1型)和電動(PZ-TT)。配水閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。

技術參數：

型號		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公稱直徑（毫米）		400	500	600	800	1000
介質		水
介質溫度		常溫
操作行程（毫米）		216	216	290	290	314
壓力（公斤力/厘米2）	工作壓力	1
	試驗壓力	2.5
操縱方式		手動操作
制造工藝		鑄造/焊接
重量（公斤）	帶法蘭短管	370	450	637	851	1431
	不帶法蘭短管	289	345	494	656	1122
備注	PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式


采用說明：

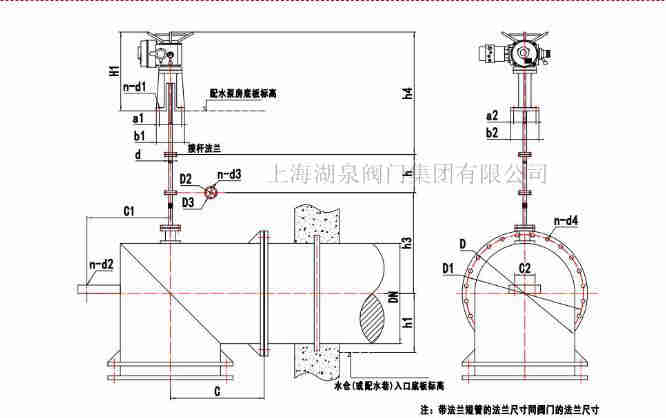

1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)

H			5000	4500	4000	3500
h	PZI	400	3765	3265	2765	2265
		500
	PZI	600	3497	2997	2497	1997
		800
	PZI	1000	3100	2600	2100	1600
	PZ1	1200	3040	2540	2040	1540

2、各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接。
