止回閥形式有哪幾種類型及結構形式
[ 2025-10-13 ]

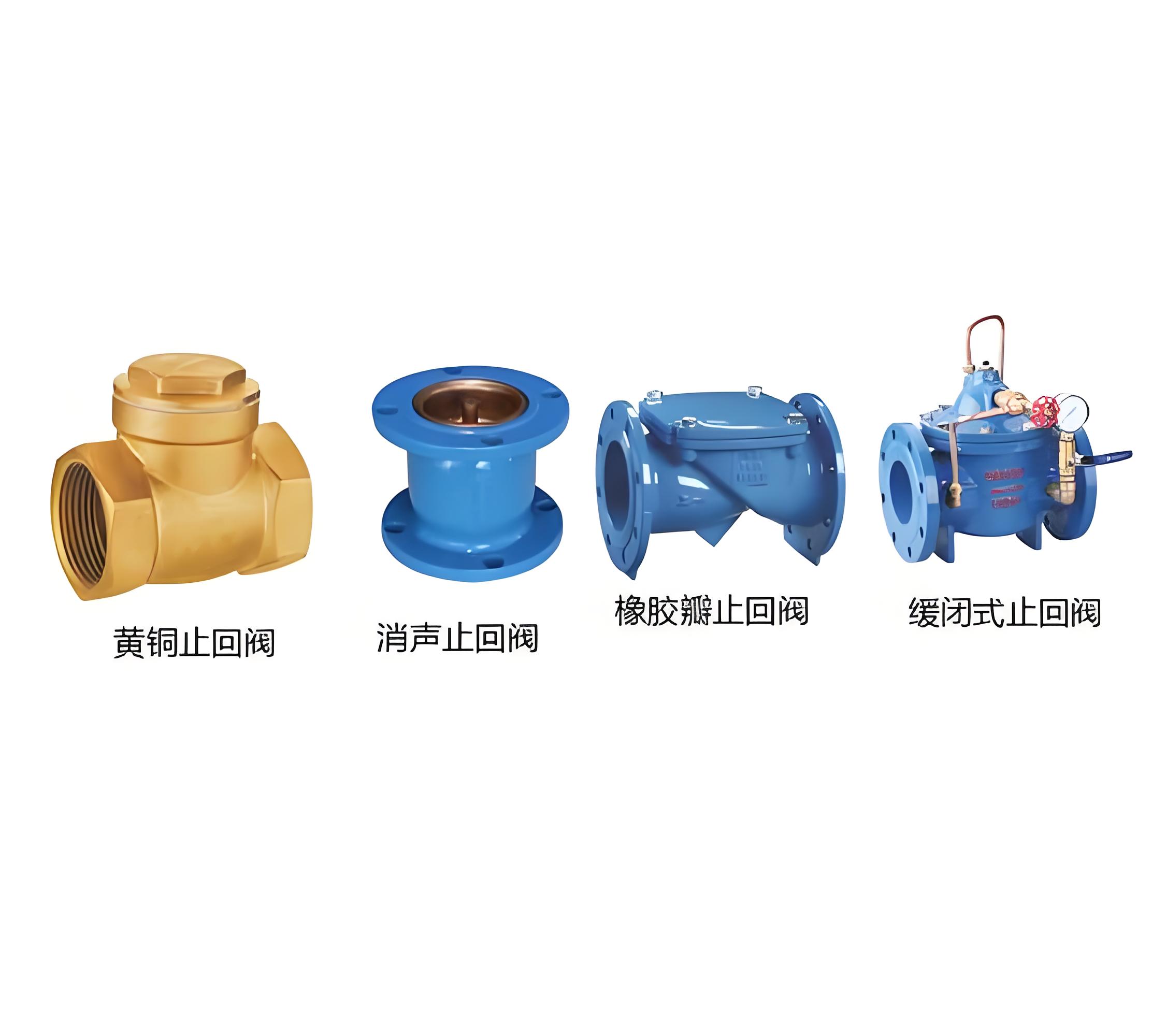

止回閥形式有哪幾種類型及結構形式？止回閥是一種防止液體或氣體在系統中逆流的閥門，其主要功能是確保介質按指定方向流動，避免因逆流造成的系統故障或損壞。根據不同的應用需求、安裝條件及工作原理，止回閥可以分為多種類型和結構形式，以下為常見類型的分類與結構描述。
第一種是蝶式止回閥。蝶式止回閥的作用部件是一個金屬圓盤，以鉸鏈為支點在閥體內旋轉，靠介質流動的壓力自動開啟或關閉閥門。這種類型的閥門結構緊湊、重量輕，通常適用于較高流速和較低壓差的管道系統。

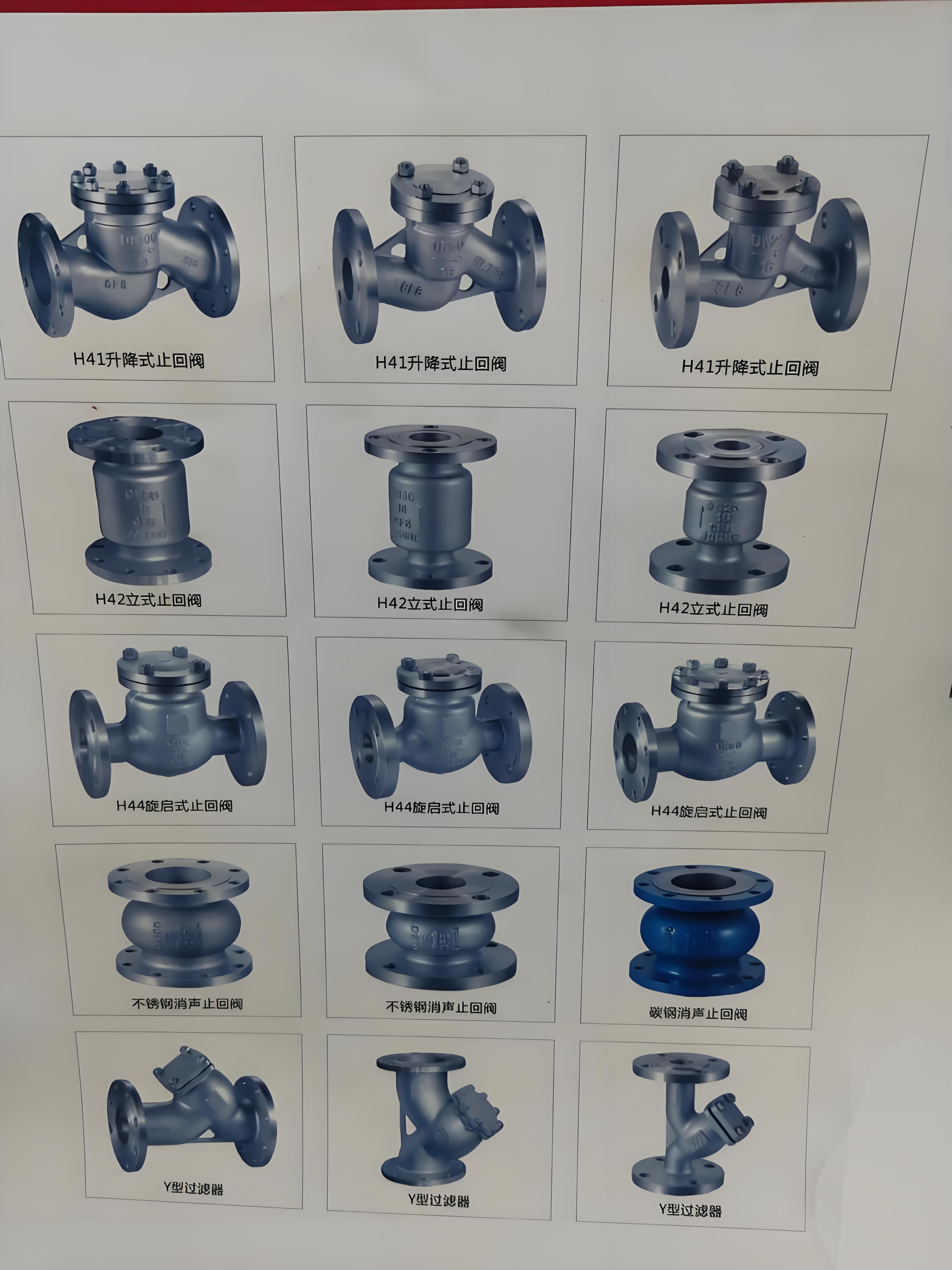

第二種是升降式止回閥。升降式止回閥以閥瓣的上下運動來控制介質的正反向流動。其結構形式類似于截止閥，閥瓣的關閉動作依靠介質的回流壓力，適用于水平和垂直管路安裝。該類型止回閥密封性能較好，但流阻較大，多用于高壓管道系統。
第三種是旋啟式止回閥。旋啟式止回閥以閥瓣圍繞閥體內鉸鏈軸進行旋轉而開啟或關閉。由于其啟閉過程中摩擦阻力小，結構簡單，適用于低壓、大口徑管道。此外，此類型閥門通常用于水、油品及部分腐蝕性介質的管網中。
第四種是球式止回閥。球式止回閥通過一個球體在閥體內滾動來實現開啟和關閉。球體與閥座之間的密封性能良好，廣泛應用于粘稠液體或顆粒介質的流體控制環(huán)境。此外，球式止回閥在工作過程中噪音較小，適用于需要較高操作安靜性的領域。
第五種是隔膜式止回閥。隔膜式止回閥利用柔性隔膜來充當關閉元件，其結構簡單且能防止介質倒流，同時隔膜具有一定防腐性能，是腐蝕性介質輸送系統中的常見選擇。
綜上所述，不同類型的止回閥適用于不同的工況條件和介質特性。在具體應用中，應根據壓力、流速、介質特性和安裝空間等因素綜合考慮，選用最合適的止回閥類型，以確保系統安全、高效運行。
