大家討論一下電動執行器的工作原理、怎么接線呢？上海湖泉閥門有限公司坐落在上海市嘉定區馬陸鎮瀏翔公路1908號，是一家從事智能型電動執行機構、閥門電動裝置，電動閥門的中英高新技術企業。堅持產品持續創新，以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來 控制執行器進行開關閥門或自動調節。我們的目標是創造更多更好的工業過程控制產品，滿足各種嚴苛的工況要求。

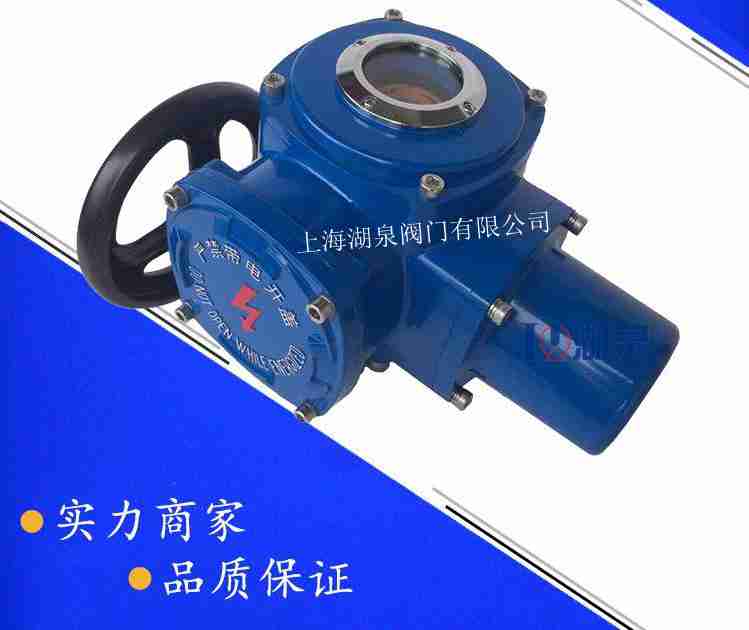

我公司的閥門電動執行器的原理由電動機驅動，經過蝸輪蝸桿減速，帶動空心輸出軸滾動。在該減速箱中，具有手動/自動組織(手動組 進行操作)。當切換手柄處于手動位置時，操作手輪，帶動空心輸出軸滾動。當電動操作執行組織時，手動組織處于斷開情 動機驅動空心輸出軸。電子操控模塊接納開始進的混雜集成電路，包含齊備的保護成效，可現場操控或遠程操控，被方 子形式，并用樹脂澆鑄密封。驅動反應量接納高性能導電塑料電位器、精度高、壽命長等特點，可與種種角行程調節組織組 性能、高可靠性的電動調節閥。因此被遍及用于冶金、發電、石化、造紙、輕工及環保等產業部分。 直行程與角行程電動執行器的工作原理是接收調節器或其它儀表送來的4~20毫安的標準值流電信號，經執行器后變成位移推力或轉角力矩，以操作開關、閥門等，完成自動調節的任務。這兩種執行器以前都是由伺服放大器與執行機構兩大部分組成的?，F(xiàn)在有機電一體智能化的結構，它們的結構、工作原理和使用方法都是相似的，區別僅在于，一個輸出位移（推力），一個輸出轉角（力矩）。
 當執行機構置“自動”時，閥門開度由調節輸人信號控制，即控制信號輸入到控制板，在MCU中輸入信號與反饋信號相比較，若兩信號的差值大于設定值，則啟動電動機并決定電動機的旋轉方向，以實時跟蹤調節信號;置“手動”時，閥門開度由手動操作控制。閥位信號在MCU內部通過變換及反變換后(如對閥門的行程特性進行變換)，再經D/A及V/I轉換輸出4-2OmA信號，供系統顯示及跟蹤控制用。 智能型電動執行器接線，是一塊電動執行器的控制電路板。
一般情況接三組線一組供電電源接線，電源220VAC，一組接從控制器輸出過來的4-20mA的直流電信號接線，一組從電動執行器輸出位置信號（4-20mADC）的反饋接線。由于電動執行器生產的廠家多，在接線方面可能有所變化，所以要參考說明書了解接線詳情。一般情況下，就是信號、反饋信號、電源這三部分進行接線。
開關型帶有源燈指示信號接線圖
開關型帶無觸點信號反饋接線圖
開關型帶電阻電位計反饋接線圖
AC380V三相電源接線圖帶無源信號反饋
DC24V\DC12V直接開關型接線圖
 智能調節型電動執行器接線圖AC220V AC380V DC24V接線圖一樣
上海湖泉閥門有限公司生產的電動執行器的關鍵部件—控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。電動執行器驅動量的反饋檢測采用高性能導電塑料電位器，分辨率<0.4%。具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。用狀態選擇電動執行器開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。用狀態選擇開關可以設定（正、反動作）。用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。電動執行器 調整工作零點（始點）和行程（終點）簡單易行。當突然斷電時，能確保閥芯自鎖。 采用同步皮帶傳動，有效降低了噪音。延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，電動執行器能立即起動保護，并可反向運行取消延時保護。
