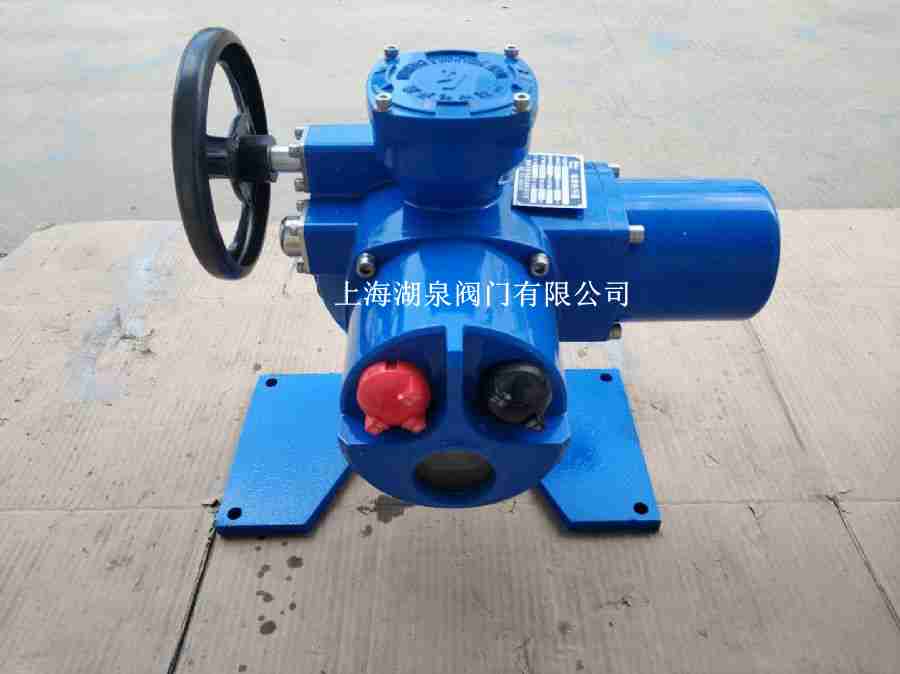

角行程電動執行器怎么調角度呢？上海湖泉閥門有限公司角行程電動執行器是控制閥門0到90度開關的電動裝置，0~90°的角行程用于控制球閥、旋塞閥、蝶閥和百葉閥之類的角行程閥門；它的作用是接收調節器或其它儀表送來的0~10，4~20毫安或1~5伏電壓的標準值流電信號，經執行器后變成位移推力或轉角力矩，以操作開關、閥門等，完成自動調節的任務。這兩種執行器以前都是由伺服放大器與執行器兩大部分組成的。現在有機電一體智能化的結構，它們的結構、工作原理和使用方法都是相似的，區別僅在于，一個輸出位移(推力)，一個輸出轉角(力矩)。

根據動作方式分為：直行程和角行程（多回轉、部分回轉）兩大類。
常用的動力電源有：AC220V AC380V AC110V 還有直流電源：DC24V等。DA—10系列角形程電動執行機構

執行機構的起始位置和行程；可以方便地實現正/反作用的切換；設置當輸入信號出現故障時執行機構置為全開、全關或保持狀態。位置信號變換電路將反映執行機構位置的1000歐三線滑線電阻信號的變化情況轉為4-20mA?？刂戚斎肱c位置信號同時送到偏差放大器進行比較，比較結果控制固態開關的通斷，實現對執行機構的開或關控制。根據控制要求調整靈敏度，可以改變跟蹤精度和消除因機械慣性可能產生的振蕩。

角行程電動執行器的缺點除與DKZ一致外，另有兩個缺點：①無防爆結構；②需另設置一個角鐵零件再與閥連接，這種連接方式笨重、復雜。其中交流伺服電動機內裝有制動器，用來限制斷電后的慣性惰走及負載反作用力的影響。電動機后罩裝有手把，將手把旋在手動位置時，制動盤與制動輪脫開，執行機構可進行手動操作。將手把旋在自動位置上時，可保證電動機斷電時制動。減速器采用標準漸開線少齒差結構，其優點是體積小，傳動平穩，噪聲低、壽命長及維護簡單。執行機構輸出角度位置通過調整的凸輪和大功率的微動開關來控制進行電氣限位，同時具有可調節的機械位置限定裝置，確保系統運行的可靠性。

因不同角行程執行器廠家的電氣參數有所差別，所以設計選型時一般都需確定其電氣參數，主要有電機功率、額定電流、二次控制回路電壓等，往往在這方面的疏忽，結果控制系統與電動執行器參數不匹配造成工作時空開跳閘、保險絲熔斷、熱過載繼電器保護起跳等故障現像 ，要由相互隔離的電氣控制部分和齒輪傳動部分組成，電機是連接兩個隔離部分的連接部件。齒輪傳動機構為行星齒輪傳動機構，行星齒輪的外部始終嚙合一個蝸桿齒輪，運行時也不分開，這種設計使電機在故障或閥門轉矩意外增加時可以直接通過手輪進行手動控制。 PSQ執行機構有兩個螺桿止檔機械限位，也有兩個限位開關來實現電限位。每一個轉向的行程范圍可以通過限位開關的設置來控制，閥門開度由一個凸起的顯示器指示，獨特的轉矩開關可從50%-100%zui大轉矩，實現轉矩保護，以防止閥門被卡死時造成的閥桿損壞。
