電動閥門型號及尺寸規格表知道嗎？電動閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。用于流體控制系統的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格相當繁多。該閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閥門根據材質還分為鑄鐵閥門，鑄鋼閥門，不銹鋼閥門（201、304、316等），鉻鉬鋼閥門，鉻鉬釩鋼閥門，雙相鋼閥門，塑料閥門，非標訂制閥門等。

電動蝶閥型號有：D941X、D941F、D941F4、D941F46、D942F、D943H、BD943H、D943Y、BD943Y、BD943WC、D963H、D963Y、D971X、D971F46、D972F、D973H、D973Y等。
電動球閥型號有：Q941F、Q941F4、Q941F46、Q944F、Q945F、Q946F、Q947H、Q947Y、QD947F、VQ947H等。
電動閘閥型號有：Z942Y、Z962Y、PZ973H、PZ973Y、PZ973F、Z941H、Z941W、Z941Y、Z941F4、Z941F46、Z9B41F4、Z9B41F46等。
電動截止閥型號有：J941Y、J941H、J941W、J941F4、J941F46、J944F4、J944F46、J945F4、J945F46、J961Y、PJ961Y、JH961Y、DJ9B41Y等。
電動隔膜閥型號有：G941J、G941F、G941F46等。
電動調節閥型號有：T947H、T940H、T944H、T967Y、T967H、T960H、T969H、T966H、T961H等。


電動閥門的型號由七個單元組成，例如：Z961Y-100I DN150。
第一單元 ，表示閥門的類型，如Z表示閘閥，A表示安全閥，D表示蝶閥。
第二單元 ，表示傳動方式，如9表示電動，6表示氣動，7表示液動。
第三單元，表示連接形式，如6表示焊接，4表示法蘭。
第四單元，表示結構形式，如1表示單閘板 。
第五單元，表示密封面及襯里材料代號，如Y表示硬質合金，X表示橡膠。
第六單元，表示公稱壓力數值，用阿拉伯?dāng)?shù)字直接表示，該數值是MPa單位下數值的10倍。如100表示公稱壓力是10MPa。
第七單元，表示閥體材料，如I表示鉻鉬鋼。


電動閥門是安裝在管道上控制介質流通的一種管道附件，常見的閥門有電動蝶閥、電動閘閥、電動球閥、電動調節閥、電動截止閥等。
蝶閥型號有：D971X、D341X、D342X、D343H、D343W、D373W等；
閘閥型號有：Z495T、Z41T、Z45X、Z41X、Z41H、Z41W等；
球閥型號有：Q11F、Q41F、Q341F等；
止回閥型號有：H77X、H44H、H71H、H41X、H44W等；
截止閥型號有：J941H、J41W、J11W等。

按驅動形式，不同驅動閥門的種類 分為4種
(1) 電動：借助電機或其他電動裝置驅動。
(2) 氣動：借助壓縮空氣驅動閥門啟閉。
(3) 液動：借助水、油等液體壓力驅動。
(4) 手動：借助手輪、手柄、杠桿或鏈輪，由人力來控制閥門動作。傳動矩較大時，可設置渦輪或齒輪。必要時，也可以利用萬向接頭及傳動軸進行遠距離操作。

按公稱通徑，不同通徑閥門的種類 分為5種
【1】微型閥門：公稱通徑DN1~10mm
【2】小通徑閥門：公稱通徑DN≤40mm
【3】中通徑閥門：公稱通徑DN50～300mm
【4】大口徑閥門：公稱閥門DN350～1200mm
【5】特大口徑閥門：公稱通徑DN≥1400mm

按連接方式，不同連接方法閥門的種類 分為6種
【1】螺紋閥門：閥體帶有內螺紋或外螺紋，與管道螺紋連接。
【2】法蘭閥門：閥體帶有法蘭，與管道法蘭連接。
【3】焊接閥門：閥體帶有焊接坡口，與管道焊接連接。
【4】卡箍閥門：閥體帶有夾口，與管道夾箍連接。
【5】卡套閥門：與管道采用卡套連接。
【6】對夾閥門：用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。

什么是電動閥門？電動閥門簡單地說就是用電動執行器控制閥門從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。電動閥開關形式分3種。

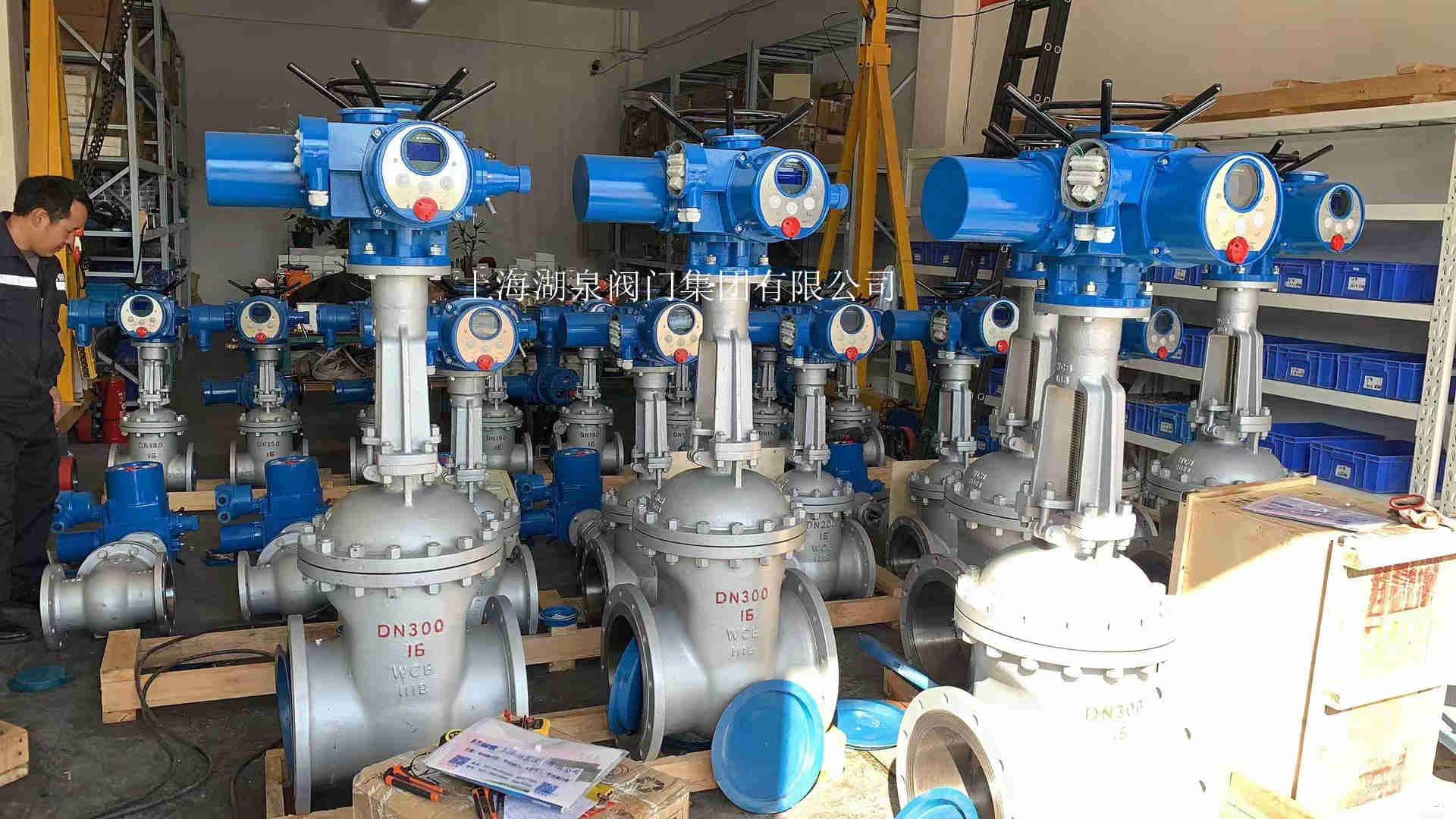

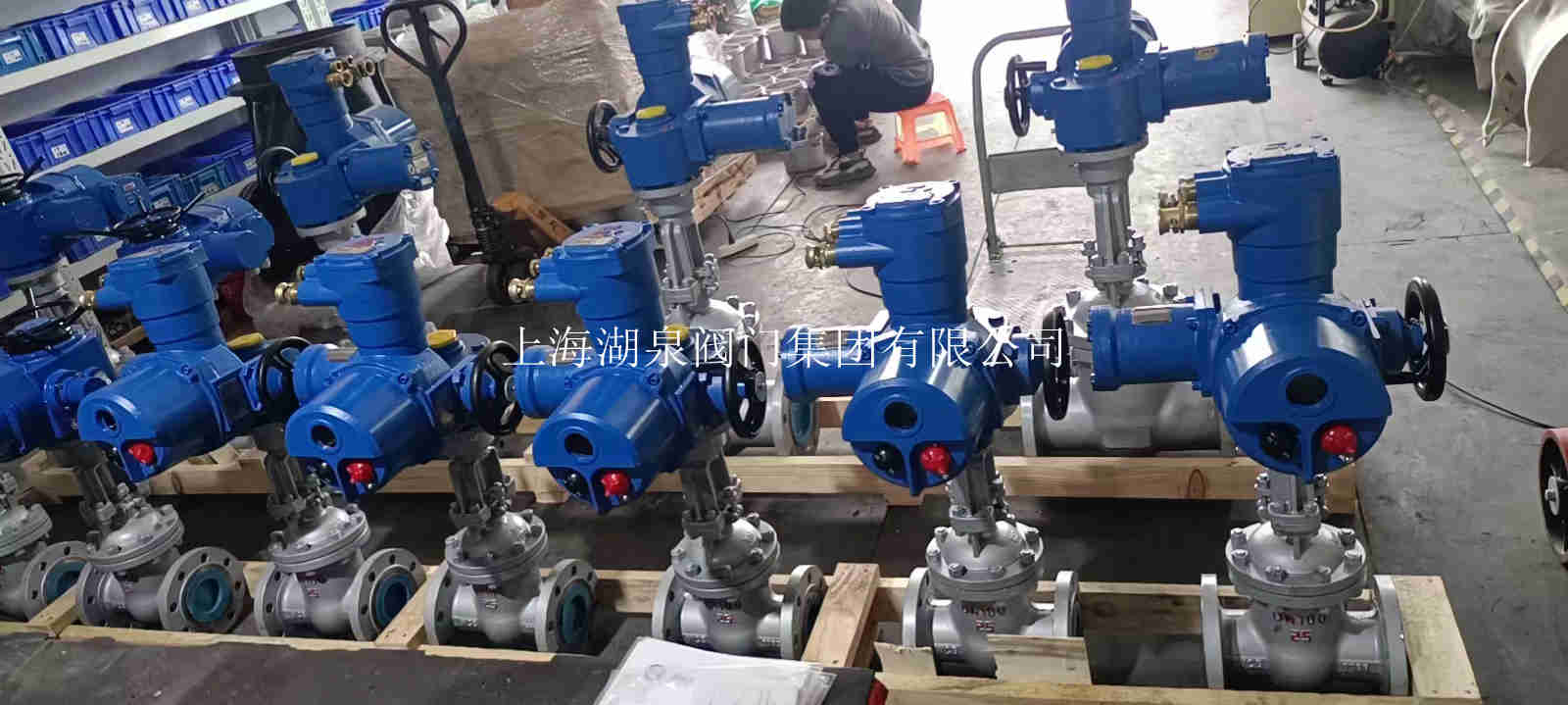

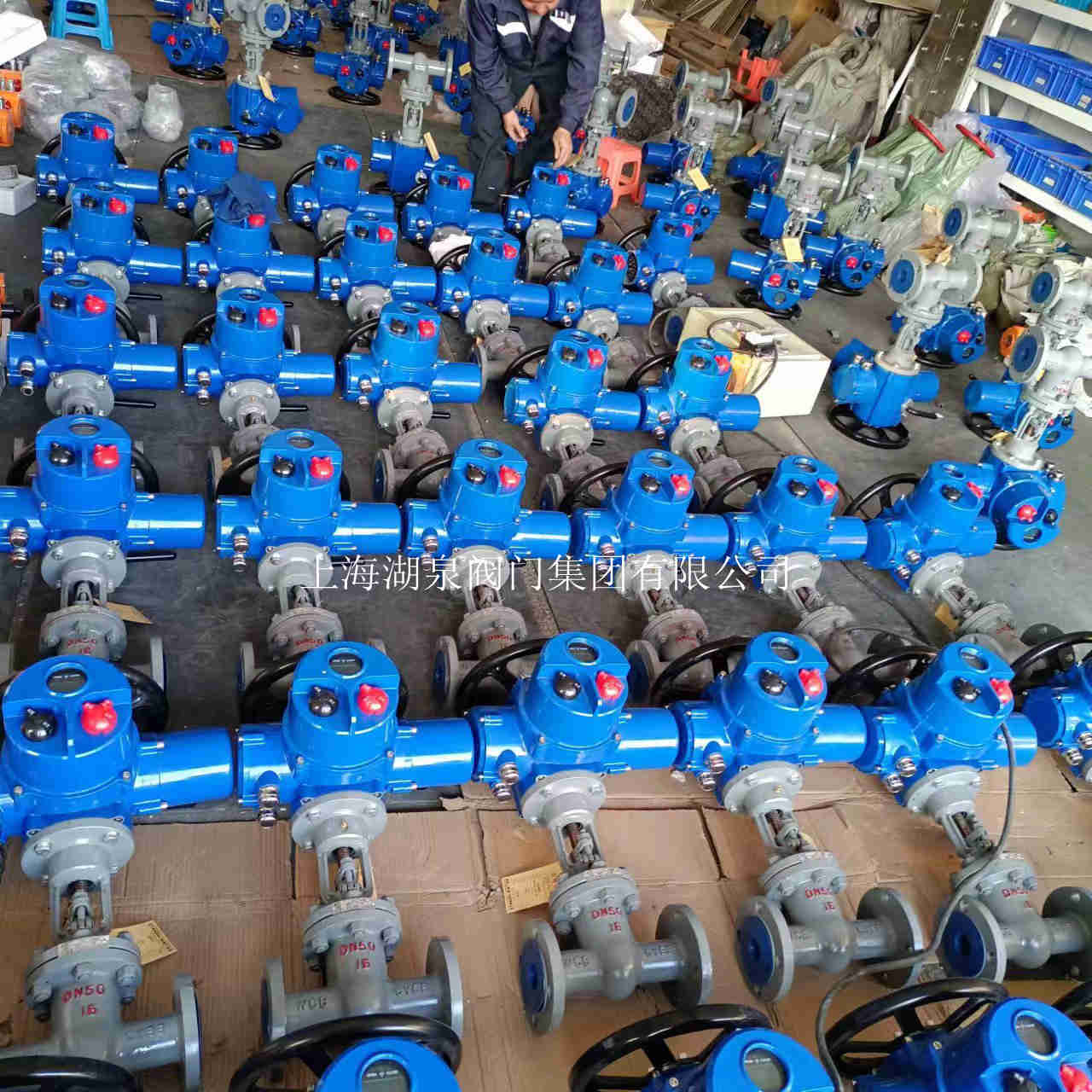

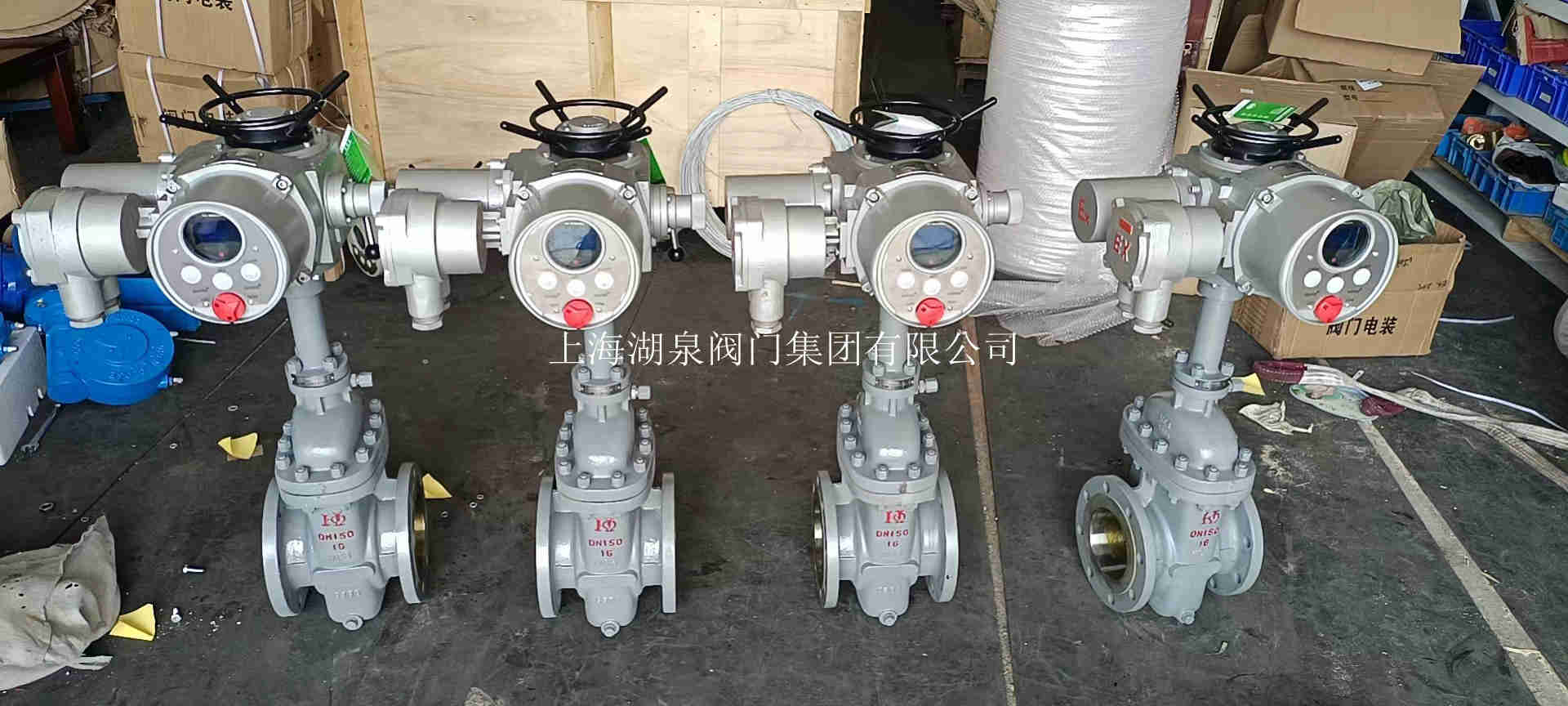

1、一種為多回轉行程電動閥門：由多回轉行程的電動執行器配合多回轉螺桿的閥使用，實現閥門360度旋轉上下動作控住管道流體通斷。電動閥門類型：電動閘閥，電動截止閥，配套渦輪的大口徑電動蝶閥，電動球閥等。

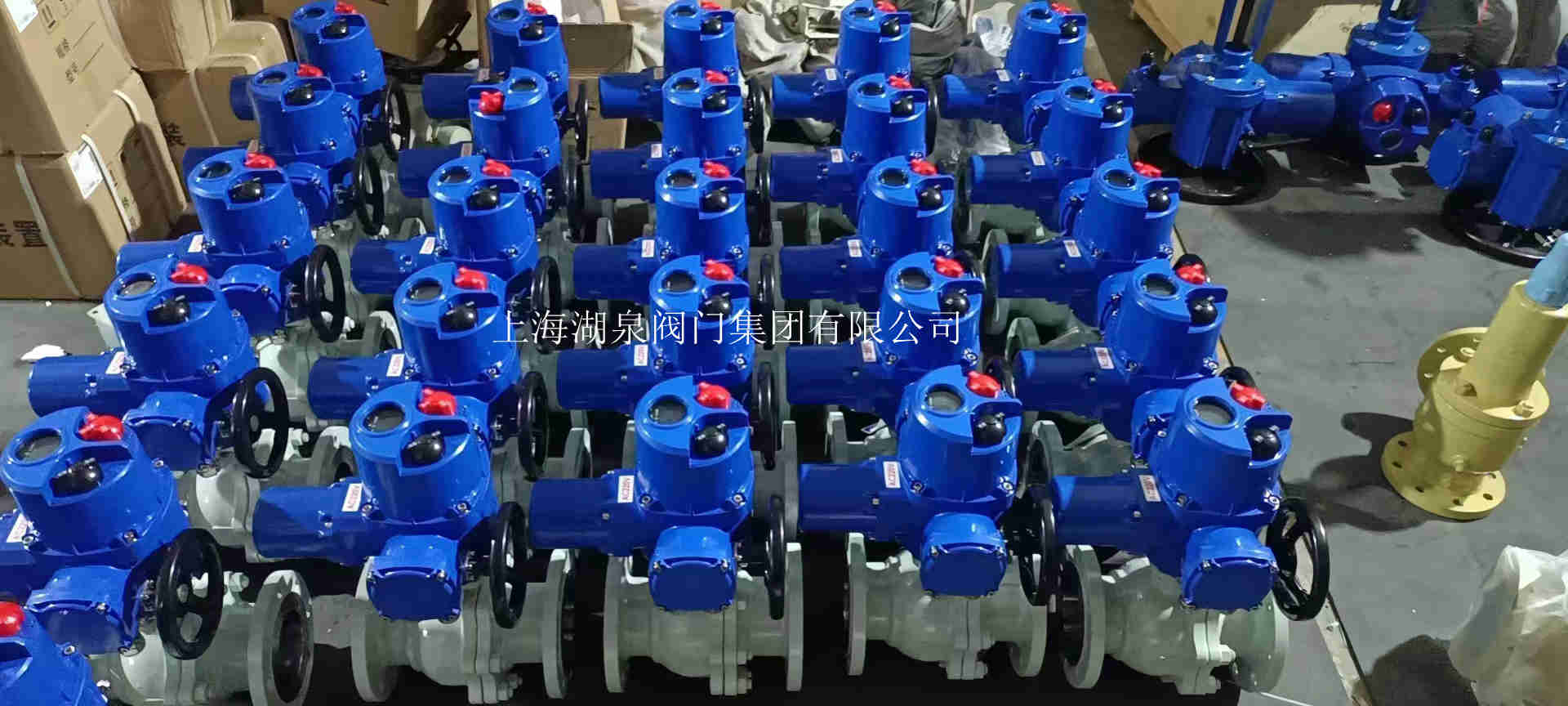

2、一種為角行程電動閥門：由角行程的電動執行器配合角行程部分回轉的閥使用，實現閥門90度以內旋控制管道流體通斷；閥門類型：蝶閥 ，球閥， 旋塞閥等做90開關的閥門。
3、一種為直行程電動閥門：由直行程的電動執行器配合直行程的閥使用，實現閥板上下動作控制管道流體通斷。通常在自動化程度較高的設備上配套使用。起到調節壓力流量作用。
閥門類型：電動調節閥 平衡調節閥 電動二通閥等調節作用閥。
